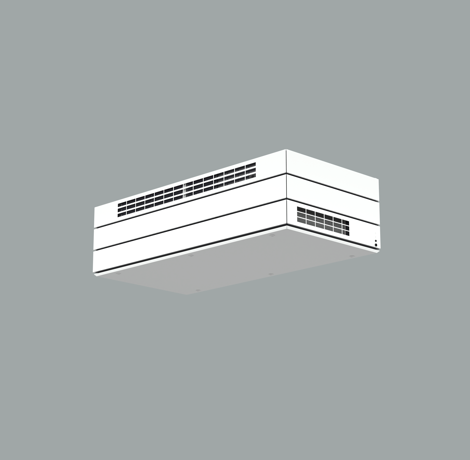

Decentrale ventilatie geschikt voor middelgrote klaslokalen | AM 500

De AM 500 is ontworpen voor de ventilatie van middelgrote ruimtes. Afhankelijk van de ruimte en de locatie van de unit, kan een model met achter-of bovenaansluiting geplaatst worden. Op de AM 500 H met achteraansluitingen kan een invertergestuurde CC 500-koelmodule aangesloten worden. Het is ook mogelijk om enkel de extractie of zowel pulsie als extractie te kanaliseren. De AM 500 unit kan op verschillende manieren gestuurd worden: via een eenvoudig bedieningspaneel, via het internet of via een gebouwenbeheersysteem.

De AM 500 is een decentrale ventilatie-unit met hoge warmteterugwinning. De ventilatie-unit is energiezuinig en zorgt voor een goed binnenklimaat zonder hoge verbruikskosten.

Mogelijke toepassingen:

Kantoren
Vergaderzalen

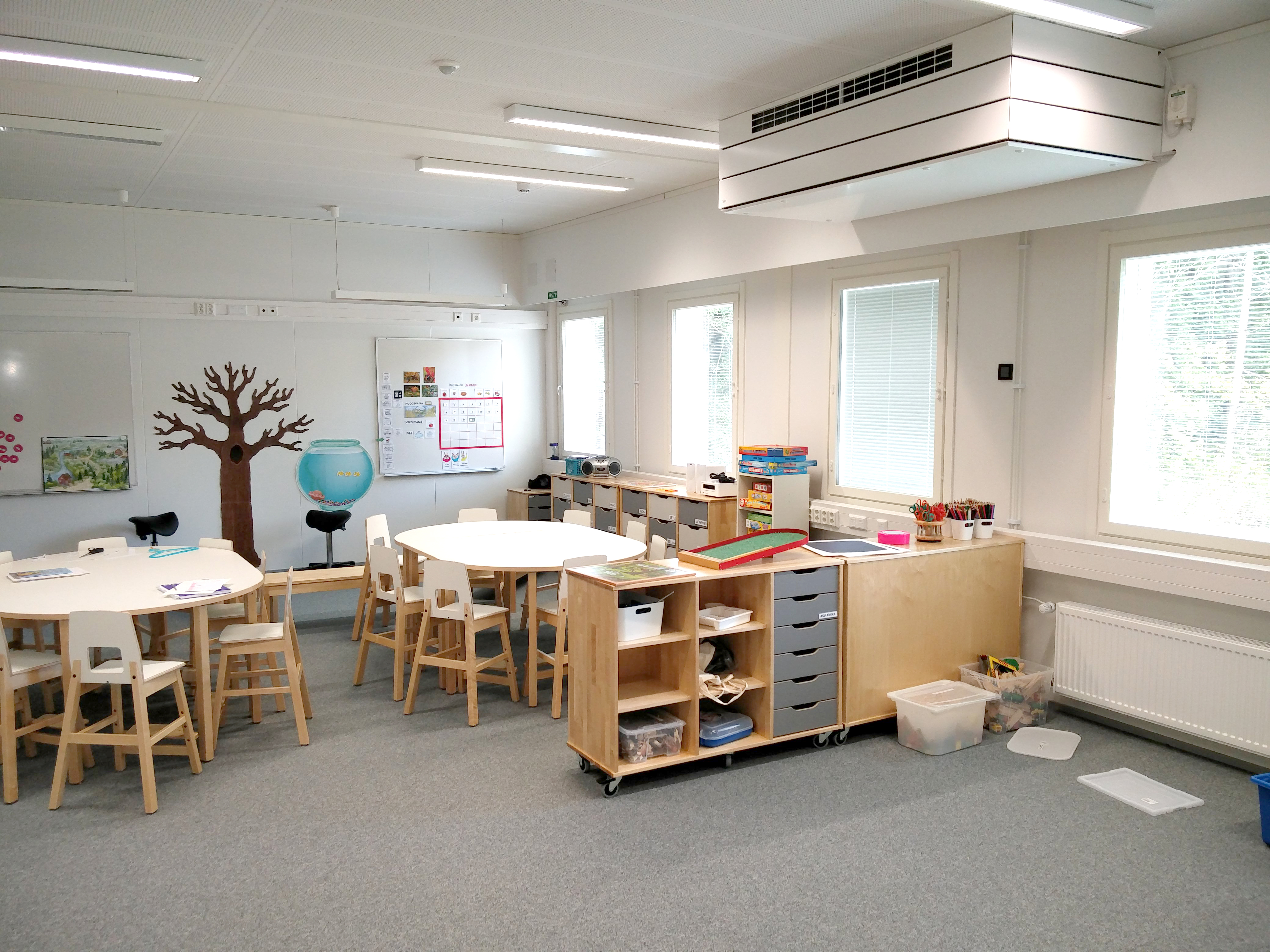

Scholen
Modulaire gebouwen

Technische data

Zie tafel

Luftteknische gegvens	Filterklasse
	Verse lucht	Afvoer lucht	30 dB(A)	35 dB(A)
	ePM₁₀ 50%	ePM₁₀ 50%	430 m³/h	490 m³/h
	ePM₁ 55%	ePM₁₀ 50%	387 m³/h	441 m³/h
	ePM₁ 80%	ePM₁₀ 50%	344 m³/h	392 m³/h

Fysieke gegevens	Breedte	Hoogte	Diepte	Gewicht	Kanaalaansluitingen
AM500	1600 mm	439 mm	779 mm	108 kg	Ø250 mm
AM500+CC-modul	1600 mm	439 mm	1185 mm	191 kg	Ø250 mm


Elektrotechnische gegevens	Voedingsspanning	Nominale stroom	Nominale vermogen	Maximale zekering
AM500	220-240V/50 Hz, ~ 1N+PE	1,1 A	132 W	13 A, 1 fase
CC-modul		6,4 A	1040 W

Verwarmingsbatterij	Werwarmingsbatterij (elektriciteit)	Naverwarmer (elektriciteit)	Naverwarmer (Water)
	1000 W	500 W	856 W ved 60/40°C
	4,4 A	2,6 A

Koelmodule (CC)	Nominale koelvermogen	Koelmiddel	Nominel EER
	3280 W	R410a	3,16

Mogelijkheden toevoer/afvoer

AM 500 H

AM 500 V

AM 500 HRE

De AM 500 HRE is een unit met achteraansluiting. Toevoer en afvoer gebeuren via de gevel. Rechthoekige aansluitingen voor toevoer en afvoer.
Verschillende mogelijkheden wat betreft de positie van het inblaas – en extractierooster.

Mogelijkheden positie inblaas – en afvoerrooster

AM 500 T

De AM 500 T heeft een standaard inblaasrooster aan de bovenkant van de unit. De afvoer gebeurt via een standaard extractierooster. Is beschikbaar in verschillende varianten wat toevoer van frisse lucht en afvoer van vervuilde lucht betreft.

AM 500 TDE

Bij de AM 500 TDE gebeurt de toevoer van frisse lucht via een standaard inblaasrooster aan de bovenkant van de unit en de afvoer van vervuilde lucht gebeurt via een kanaalaansluiting.

Is beschikbaar in verschillende varianten wat toevoer van frisse lucht en afvoer van vervuilde lucht betreft.

AM 500 C

De AM 500 C heeft een standaard inblaasrooster in het middenpaneel van de unit. De afvoer gebeurt via een standaard extractierooster. Is beschikbaar in verschillende varianten wat toevoer van frisse lucht en afvoer van vervuilde lucht betreft.

AM 500 CDE

AM 500 CDE has Standard inlet via a grill in the centre/ducted extraction. Is beschikbaar in verschillende varianten wat toevoer van frisse lucht en afvoer van vervuilde lucht betreft.

AM 500 DIB

Bij de AM 500 DIB gebeurt de toevoer van frisse lucht via een kanaalaansluiting en de afvoer van vervuilde lucht via een standaard extractierooster aan de bovenkant van de unit.
Is beschikbaar in verschillende varianten wat toevoer van frisse lucht en afvoer van vervuilde lucht betreft.

AM 500 B

De AM 500 B is standaard voorzien van een inblaasrooster aan de onderkant van het toestel. Is beschikbaar in verschillende varianten wat toevoer van frisse lucht en afvoer van vervuilde lucht betreft.

AM 500 BDE

Bij de AM 500 BDE gebeurt de toevoer van frisse lucht via een standaard inblaasrooster aan de onderkant van de unit en de afvoer van vervuilde lucht gebeurt via een kanaalaansluiting.
Is beschikbaar in verschillende varianten wat toevoer van frisse lucht en afvoer van vervuilde lucht betreft.

AM 500 DIDE

Bij de AM 500 DIDE gebeuren zowel toevoer van frisse lucht als afvoer van vervuilde lucht via kanaalaansluitingen.
Is beschikbaar in verschillende varianten wat toevoer van frisse lucht en afvoer van vervuilde lucht betreft.
