Ventilatiesysteem geschikt voor grotere ruimtes | AM 900

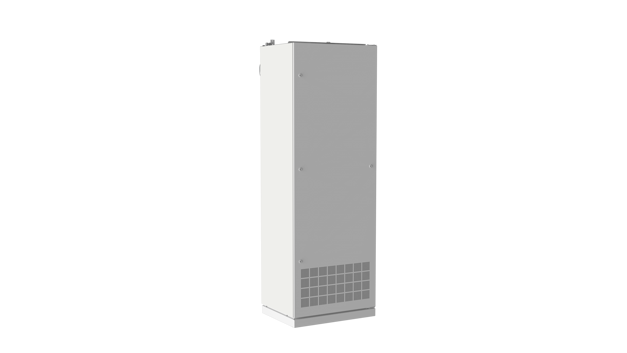

De AM 900 is een decentrale ventilatie-unit met warmteterugwinning die verkrijgbaar is in twee verschillende uitvoeringen voor respectievelijk verdunnings- en verdringingsventilatie. Dankzij de verschillende ventilatieprincipes kan de unit in verschillende types ruimte ingezet worden zonder in te boeten aan comfort.

De decentrale ventilatie-unit kan vrij in de ruimte geplaatst worden of discreet geïntegreerd worden tussen kasten zodat ze opgaat in het interieur. De ventilatie-unit kan zoals alle Airmaster units vraaggestuurd geregeld worden d.m.v. een CO₂-sensor, bewegingssensor (PIR) of hygrostaat. De unit kan zowel met een bedieningspaneel als vanop afstand aangestuurd worden.

Mogelijke toepassingen:

Kantoren
Vergaderzalen
Klaslokalen
Fitnessruimtes en dergelijke

AM 900 gegevens

Gegevens AM 900

Technische gegevens	Filterklasse	30 dB(A)	35 dB(A)
* Bij verse luchtfilter / extractiefilter van filterklasse ePM10 75% / ePM10 75%
Verdunning
Maximale capaciteit	ePM10 75% ePM1 55% ePM1 80%	690 m3/u 669 m3/u 649 m3/u	830 m3/u 805 m3/u 780 m3/u
Worp bij coanda effect (0,2 m/s)		6 m bij 690 m3/u	7,2 m bij 830 m3/u
Verdringing
Maximale capaciteit	ePM10 75% ePM1 55% ePM1 80%	650 m3/u 631 m3/u 611 m3/u	800 m3/u 776 m3/u 752 m3/u
Worp bij verdringingsprincipe (0,2 m/s)		Nabijheidszone van armatuur, ca. 1,2 m bij 650 m³/u	Nabijheidszone van armatuur, ca. 1,5 m bij 800 m³/u
Nominaal stroomsterkte*		1,8 A
Nominaal opgenomen vermogen*		240 W
Elektrische aansluiting		1 x 230 V + N + PE / 50 Hz
Kanaalaansluitingen		Ø315 mm
Condensafvoer		Ø4/6 mm
Gewicht		180 kg
Tegenstroomwarmtewisselaars		3 x PET
Verseluchtfilter		ePM10 75%, ePM1 55% of ePM1 80%
Afvoerluchtfilter		ePM10 75%
Kleur, omkasting		Ral 9010 (wit)
Stroomkabel		3 x 1,5 mm²
Aanbevolen zekering		13 A
Lekstroom		<– 6 mA
Afmetingen (BxHxD)		Verdun.: 800 x 2323 x 602 mm
		Verdr.: 800 x 2323 x 687 mm
Minimale hoogte plafond		2490 mm

Elektrische verwarmingsbatterij	Voorverwarming	Naverwarming
Verwarmingsvermogen	1500 W	1050 W
Thermische uitschakeling, automatische reset	75°C	75°C
Thermische uitschakeling, handmatige reset	120°C	120°C

Naverwarmingsbatterij op water	Naverwarming
* Capaciteit bij: toevoer-/retourtemperatuur 60/40°C, waterhoeveelheid 111 l/u
Maximale bedrijfstemperatuur	90°C
Maximale bedrijfsdruk	10 bar
Verwarmingsvermogen	2345 W*
Afmeting aansluiting	1/2" (DN 15)
Materiaal leidingen/lamellen	koper/aluminium
Openings-/sluitingstijd gemotoriseerde klep	60 s

Standard en opties

Standaard en opties	AM 900
x: standaard o : optie
Bypass	x
Elektrische voorverwarmingsbatterij	o
Elektrische naverwarmingsbatterij	o
Naverwarmingsbatterij op water (verdunnings- ventilatie)	o
CO2-sensor (ingebouwd)	o
Condenspomp	o
Gemotoriseerde afvoerdemper	x
Gemotoriseerde verse luchtklep	x
Capacitieve aarding voor gemotoriseerde demper	o
Tegenstroomwarmtewisselaar (PET)	x
Energiemeter	o

Worp en nabijheidszone

Worp, bij Coanda Effect - Verdunning

Worp bij een luchtvolume van 830 m3/u. Bij andere luchtvolumes kan de worp berekend worden volgens formule: L2 = L1 x q2 / q1.

De AM 900 unit blaast de lucht onder het plafond afh. van het ingestelde luchtvolume.

De worp en luchtverdeling worden afgebeeld in het blauw:

1. Worp met bovenaanzicht. symmetrische inblaas (standaard).
2. Worp met bovenaanzicht asymmetrische inblaas.
3. Worp met zij-aanzicht.

De lengte van de worp en de blaasrichting kunnen gewijzigd worden door de positie van de lamellen in het inblaasrooster aan te passen (zie gebruikershandleiding).

Opmerkingen wat betreft plafondhoogte
De AM 900 is geschikt voor ruimtes met een minimale hoogte van 2,49 m. In deze omstandigheden zal de worp eruit zien zoals op de afbeeldingen. De AM 900 unit werd getest in ruimtes met een maximale hoogte van 4,50m. Indien de ruimte hoger is dan 2,50 m, moet dit afgetrokken worden van de lengte
van de worp.

Nabijheidszone, verdringingsprincipe

Het resultaat is van toepassing op een ondertemperatuur van de inlaatlucht van 3-5°C.

Modellen

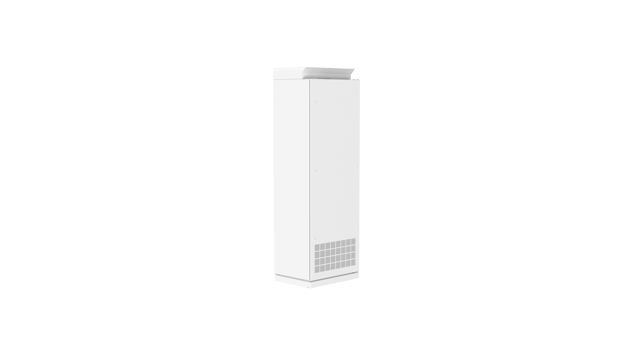

AM 900 HM - unit met achteraansluitingen en inblaasrooster bovenop de unit

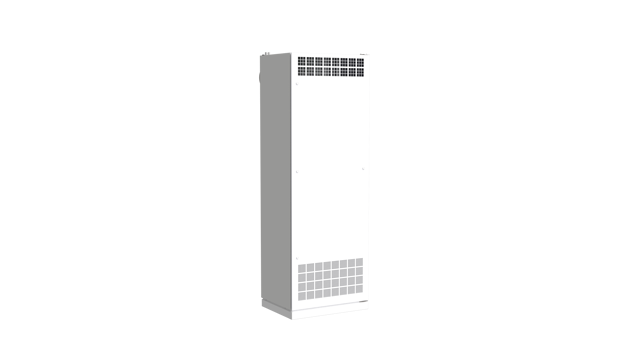

AM 900 HMF - unit met achteraansluitingen en inblaasrooster bovenaan op de deur van de unit

AM 900 VM - - unit met bovenaansluitingen en inblaasrooster bovenop de unit

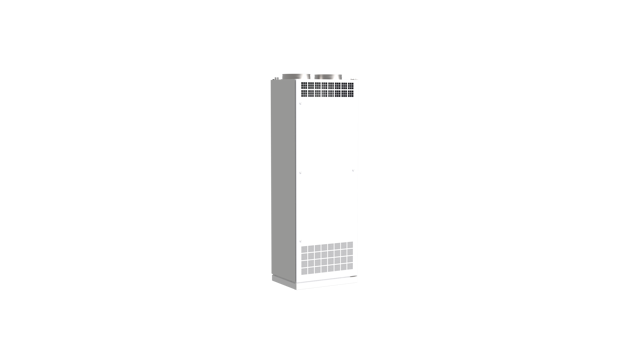

AM 900 VMF - unit met bovenaansluitingen en inblaasrooster bovenaan op de deur van de unit
